Маркировка колесного диска показывает его основные размеры и конструктивные параметры. По ней определяют, подойдет ли диск к ступице автомобиля, можно ли установить нужную шину и не возникнут ли проблемы с управляемостью, подвеской и тормозами. Для легковых автомобилей эта информация критична: даже небольшое отклонение по вылету, разболтовке или центральному отверстию способно привести к биению, перегрузке ступичных узлов и ускоренному износу деталей.
Пример типичной маркировки: 7Jx16 H2 ET45 5x114.3 DIA 67.1
Каждый элемент в этой записи имеет свое значение.
Что означает 7Jx16
Цифра 7 указывает ширину обода в дюймах. Это расстояние между внутренними посадочными полками, а не общая наружная ширина диска. От этого параметра зависит, шины какой ширины можно устанавливать на диск.
Буква J обозначает профиль закраины обода. Для большинства легковых автомобилей применяют именно J. Встречаются и другие обозначения, например JJ, K, P, B, D, но на обычных легковых машинах чаще всего используется J.
Символ x показывает тип конструкции обода. В маркировке легковых дисков обычно стоит именно x, то есть обод цельный. Разборные варианты для массовых легковых автомобилей почти не применяются.
Число 16 означает посадочный диаметр диска в дюймах. Это размер шины по внутреннему диаметру. Если диск имеет диаметр 16 дюймов, на него ставят только шины R16.
Что означает H2
Обозначение H, H2, FH, EH2 и похожие символы относятся к хампам — кольцевым выступам на полке обода. Они помогают борту бескамерной шины удерживаться на месте и снижают риск разгерметизации.
H2 означает двойной хамп, то есть выступы с двух сторон. Для современных легковых автомобилей это стандартное решение. В повседневной эксплуатации водителю чаще всего достаточно знать, что H2 — нормальное и распространенное исполнение для бескамерных шин.
Что означает ET45
ET — это вылет диска, один из самых важных параметров. Число 45 означает, что вылет составляет 45 мм.
Вылет показывает расстояние между плоскостью крепления диска к ступице и условной серединой ширины обода. Он бывает: положительный — крепежная плоскость смещена наружу; нулевой; отрицательный — крепежная плоскость смещена внутрь.
Сильное отклонение от штатного вылета меняет положение колеса относительно ступицы и подвески. В результате колесо может начать цеплять арку или элементы подвески, увеличивается нагрузка на подшипники, меняется поведение автомобиля в повороте. Подбирать диск по вылету нужно максимально близко к заводскому значению.
Что означает 5x114.3
Это PCD, или разболтовка. Первый показатель — количество крепежных отверстий. В нашем примере их 5. Второй — диаметр окружности, на которой они расположены. Здесь это 114,3 мм.
Именно поэтому 5x114.3 и 5x112 — разные стандарты, хотя внешне они иногда кажутся похожими. Установка диска с неподходящей разболтовкой опасна: он не сядет правильно на ступицу, возникнет перекос крепления, биение и риск ослабления крепежа.
Что означает DIA 67.1
DIA — это диаметр центрального отверстия диска, который измеряют в миллиметрах. В примере он равен 67,1 мм.
Центральное отверстие должно соответствовать диаметру ступицы или быть больше него. Если DIA меньше, диск просто не установится. Если DIA больше, на литых дисках часто применяют центровочные кольца, чтобы диск точно сел по ступице. Без правильной центровки возможны вибрации на скорости.
Дополнительные обозначения на дисках
Помимо основной размерной маркировки на диске часто встречаются и другие данные:
MAX LOAD — максимальная допустимая нагрузка на один диск. Дата изготовления — месяц и год либо другой производственный код. Страна производства. Клейма сертификации и соответствия стандартам. Обозначение производителя и модели диска. Параметры, связанные с проверкой качества или номером партии.

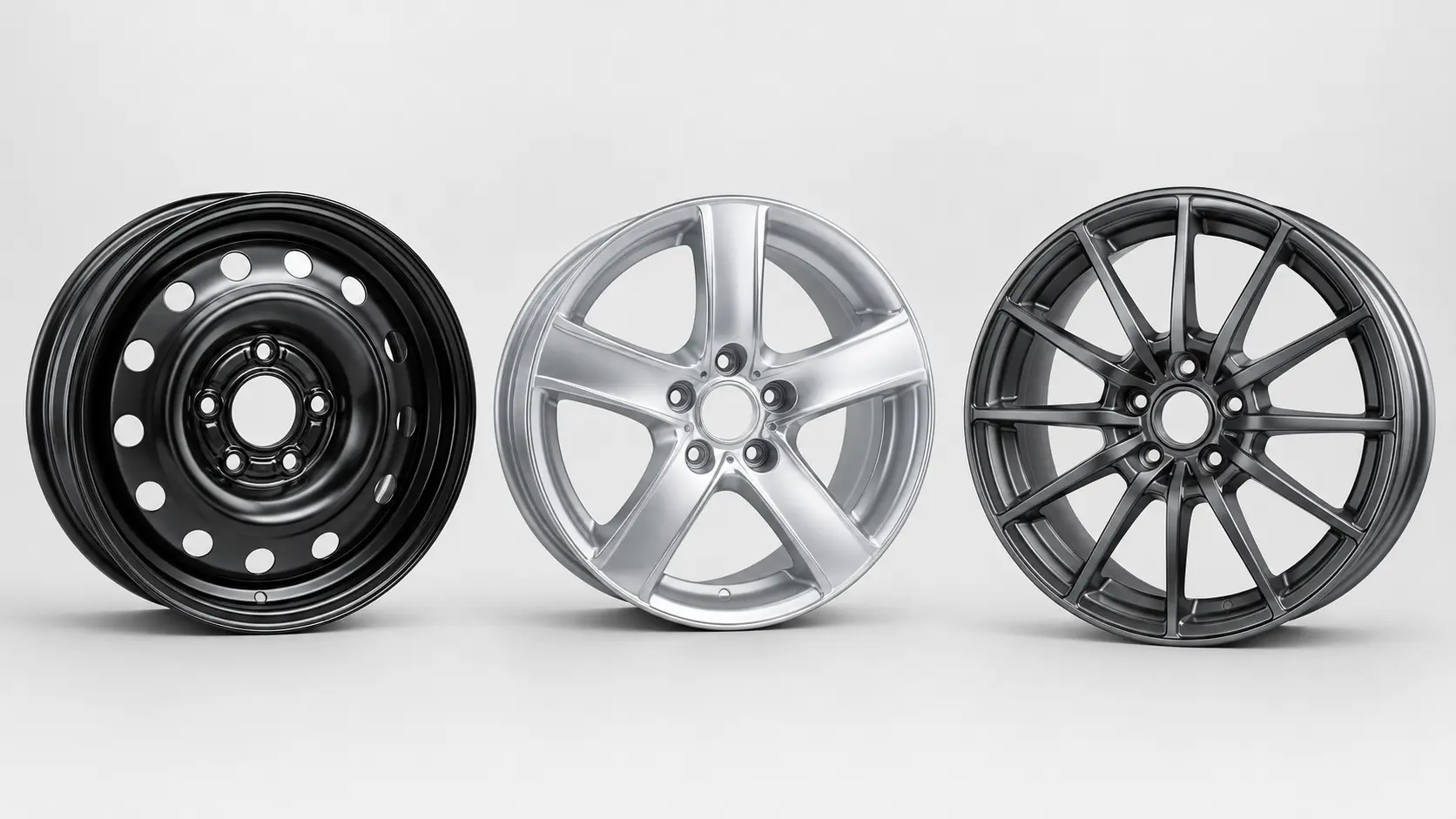

На стальных штампованных дисках маркировка бывает более краткой, на литых и кованых — обычно более подробной.
Как выглядит полная расшифровка
Возьмем пример: 6.5Jx15 H2 ET38 5x100 DIA 57.1
Расшифровка будет такой: 6.5 — ширина обода 6,5 дюйма; J — профиль закраины; x — цельный обод; 15 — посадочный диаметр 15 дюймов; H2 — двойной хамп; ET38 — вылет 38 мм; 5x100 — пять крепежных отверстий, диаметр окружности 100 мм; DIA 57.1 — центральное отверстие 57,1 мм.
На что смотреть в первую очередь при подборе диска
Главные параметры при выборе — PCD, DIA, ET, ширина и диаметр. Проверять их нужно в комплексе.
Если совпадает только диаметр, этого недостаточно. Диск 16 дюймов может физически подходить под шину, но не подходить автомобилю по разболтовке, вылету или центральному отверстию.
Для легкового автомобиля особенно важно: точно совпадающая разболтовка; подходящий вылет; правильный диаметр центрального отверстия; размер обода, совместимый с шиной и рекомендованный производителем автомобиля; достаточная грузоподъемность диска.
Частые ошибки при расшифровке маркировки
- Первая ошибка — путать ширину диска с его диаметром. В записи 7Jx16 число 7 относится к ширине, а 16 — к диаметру.
- Вторая ошибка — считать, что разница в разболтовке в пару миллиметров допустима. Для колесных дисков такой подход недопустим.
- Третья ошибка — игнорировать вылет. Автомобиль может поехать и с неподходящим ET, но нагрузка на подвеску и ступицы изменится, а колесо может задевать кузов или тормозной механизм.
- Четвертая ошибка — устанавливать диск с большим DIA без центровочного кольца, если оно требуется конструкцией.
- Пятая ошибка — ориентироваться только на внешний вид диска и количество отверстий, без проверки полного набора параметров.
Как узнать штатные параметры диска
Точные размеры дисков для конкретного автомобиля обычно указываются: в руководстве по эксплуатации; на наклейке в проеме двери или лючке бензобака; в заводских каталогах; в технической документации на шины и колеса.
Если автомобиль допускает несколько вариантов колес, производитель обычно указывает несколько штатных размеров.
