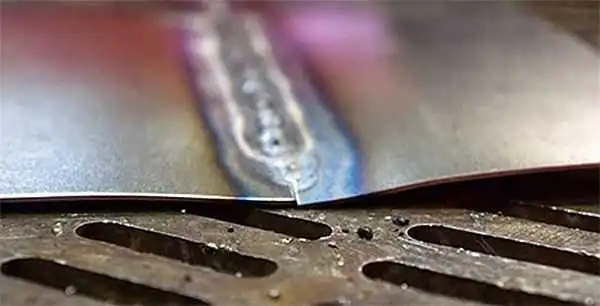

Работа с тонколистовым металлом (условно, толщиной от 0.5 до 2.0 мм) требует от сварщика прецизионного контроля над тепловложением. Две главные проблемы - прожог (сквозное проплавление) и коробление (деформация) - диктуют особые подходы к выбору метода, расходным материалам (сварочной проволоке и электродам) и самой технике ведения шва.

1. Ключевые задачи: теплоотвод и фиксация

Перед выбором режима сварки решается базовая задача: как минимизировать избыточное тепло в зоне шва и предотвратить деформацию.

  • Теплоотводящие подкладки - это наиболее эффективный метод борьбы и с прожогом, и с короблением. Используются медные или (реже) алюминиевые пластины, плотно прижатые к обратной стороне шва. Медь обладает высокой теплопроводностью и «забирает» на себя излишки тепла, не давая металлу прогореть и деформироваться.
  • Тонкий лист должен быть надежно зафиксирован в оснастке или струбцинами. Прихватки ставятся часто (каждые 3-5 см) и должны быть короткими, чтобы "стянуть" конструкцию до начала основной сварки.
  • Зазор между кромками должен быть либо нулевым, либо строго минимальным и равномерным. Любой «провал» в зазоре гарантированно приведет к прожогу.

2. Сварка MIG/MAG (Полуавтомат)

Полуавтомат - наиболее производительный и предпочтительный метод для сварки тонкого металла, особенно в авторемонте.

Ключевые параметры:

  • Проволока: используется минимальный доступный диаметр - 0.6 мм или 0.8 мм. Проволока 1.0 мм и выше практически гарантирует прожог на металле тоньше 1.5 мм.

Газ:

  • Полярность: строго обратная (DC+). На горелке (проволоке) - "плюс", на детали - "минус". Это обеспечивает стабильную дугу и контролируемое проплавление.
  • Напряжение и подача: настройки всегда минимальны, на грани устойчивого горения дуги. Сварка ведется в режиме коротких замыканий (характерное "шипение" или "треск" дуги).

Техника сварки:

Сплошной шов на тонком металле (особенно до 1 мм) практически не используется из-за перегрева. Применяются две основные техники:

1. Сварка короткими прихватками (стежками):

  • ставится точка, горелка отводится;
  • следующая точка ставится с частичным перекрытием предыдущей (на 1/3 или 1/2);
  • это позволяет металлу остывать между импульсами.

2. Прерывистый шов:

  • проваривается отрезок шва длиной 15-30 мм;
  • сварка прерывается, давая металлу остыть;
  • сварщик переходит на другой участок или делает отступ и варит следующий сегмент.

Для уменьшения глубины проплавления горелку ведут углом вперед (толкание).

3. Сварка TIG (Аргонно-дуговая)

TIG - самый прецизионный и «чистый» метод, дающий максимальный контроль над процессом. Идеален для толщин 0.5-1.5 мм, особенно для нержавеющей стали.

Ключевые параметры:

  • Электрод: вольфрамовый, минимального диаметра (1.0 мм или 1.6 мм).
  • Заточка: электрод должен иметь острую конусную заточку (угол 20-30 градусов) для формирования узкой, сфокусированной дуги.
  • Полярность: строго прямая (DC-). На горелке (электроде) - "минус", на детали - "плюс".
  • Присадка: используется тонкая присадочная проволока (0.8-1.6 мм).
  • Импульсный режим (Pulsed TIG): это главное преимущество TIG при работе с тонким металлом. Аппарат циклически переключается между пиковым (проплавляющим) и базовым (поддерживающим) током. Это позволяет эффективно проплавлять металл, не допуская общего перегрева детали.

Техника сварки:

  • Часто присадка не подается постоянно, а вносится в ванну точечно, по капле.
  • На толщинах до 1 мм часто используется сварка сплавлением кромок (без присадки), если соединение выполнено встык с нулевым зазором.
  • Дуга должна быть предельно короткой (1-2 мм).

4. Сварка MMA (Ручная дуговая)

Сварка тонкого металла покрытым электродом - самая сложная задача, требующая большого опыта. Риск прожога максимален.

Ключевые параметры:

  • Электроды: используются минимальные диаметры — 1.6 мм (оптимально) или 2.0 мм (предел).
  • Тип покрытия: рутиловое (МР-3, АНО-21, АНО-36). Они обеспечивают легкий первый и повторный поджиг дуги, что критически важно для прерывистой техники.
  • Полярность: рекомендуется обратная (DC+). Тепло больше концентрируется на электроде, а не на детали, что снижает риск прожога. Дуга на обратной полярности более эластична при минимальных токах.
  • Ток: выставляется минимально возможный, при котором дуга стабильно горит.

Техника сварки:

Сплошной шов исключен.

  • Сварка "на отрыв" (точками) - это единственный рабочий метод;
  • Дуга поджигается, ставится точка (формируется капля), дуга немедленно гасится.
  • Шлак сбивается.
  • Следующая точка ставится с перекрытием предыдущей.
  • Движения электродом (колебания) не производятся. Сварка ведется строго вертикально или "углом назад". Дуга должна быть предельно короткой, буквально "касаясь" металла.
