Технология сварки никеля и его сплавов

Никель и никелевые сплавы применяют в аппаратах химического производства, теплообменниках, емкостях, трубопроводах, деталях печного оборудования, узлах, работающих в морской воде, щелочах, кислотных средах и при повышенных температурах. Их выбирают не только из-за коррозионной стойкости. Для многих марок важны жаростойкость, жаропрочность, стабильность структуры, пластичность при низких температурах и способность сохранять свойства в агрессивной среде. Сварка таких материалов требует более строгой технологической дисциплины, чем сварка обычных углеродистых сталей: малейшее загрязнение кромок, неправильная газовая защита, избыток тепловложения или неподходящая присадка быстро дают поры, горячие трещины, непровары и снижение стойкости шва.

Металлургические особенности никеля

Никель плавится примерно при 1450 °C, хорошо растворяет в жидком состоянии кислород, азот и водород, но при кристаллизации растворимость газов резко падает. Поэтому один из самых частых дефектов — пористость. Ее вызывают влажные сварочные электроды, загрязненная проволока, недостаточная защита ванны, подсос воздуха, влага на кромках, масло, краска, серасодержащие загрязнения и нестабильная дуга. Для снижения риска используют короткую дугу, сухие сварочные материалы, инертную защиту, тщательную зачистку и присадки с раскислителями.

Вторая характерная проблема — горячие и кристаллизационные трещины. Никель чувствителен к сере, фосфору, свинцу, висмуту и другим низкоплавким примесям. Они образуют легкоплавкие прослойки по границам зерен и резко снижают стойкость металла шва к растрескиванию. Особенно опасен свинец: даже следовые количества могут вызвать хрупкость при нагреве. Поэтому нельзя применять загрязненные щетки, случайные подкладки, припои, краски, маркеры и смазки, если их состав не проверен.

Никель имеет меньшую теплопроводность по сравнению с низкоуглеродистой сталью, поэтому зона нагрева получается более концентрированной. При избытке тепловложения зерно быстро растет, пластичность околошовной зоны падает, а у коррозионно-стойких и жаропрочных сплавов ухудшается структура. Для большинства никелевых сплавов не стремятся к глубокому перегреву и широким колебательным движениям. Практичнее вести узкие валики, поддерживать стабильную дугу и ограничивать межпроходную температуру значением, указанным в WPS.

Поведение сварочной ванны зависит от состава. Технический никель дает достаточно подвижный металл, а высоколегированные никель-хром-молибденовые и жаропрочные сплавы часто формируют более вязкую ванну. Оксидные пленки никеля и хрома мешают смачиванию кромок, поэтому сварщик может видеть хороший наружный валик при неполном сплавлении в корне или по боковым стенкам. Для таких материалов особенно важны правильная разделка, достаточный угол раскрытия, чистые кромки и контроль скорости.

Выбор способа сварки

Аргонодуговая сварка неплавящимся электродом подходит для тонколистового металла, корневых проходов, трубных стыков, ремонтных работ и изделий, где важны чистый шов и точное управление тепловложением. Ее применяют с постоянным током прямой полярности, с присадочной проволокой, подобранной по основному металлу и условиям эксплуатации. Для корня шва в аппаратах и трубопроводах, работающих в коррозионной среде, требуется защита обратной стороны аргоном или другой разрешенной инертной смесью.

Сварка плавящимся электродом в инертном газе эффективна на средних и больших толщинах, когда нужна производительность. Она требует стабильной подачи проволоки, чистого канала, правильно подобранного газа и защиты от сквозняков. Для никелевых сплавов недопустимо переносить режимы, привычные для стали: чрезмерное напряжение, длинная дуга и перегретая ванна повышают риск пор, разбрызгивания, подрезов и горячих трещин.

Ручная дуговая сварка покрытыми электродами остается востребованной при монтаже, ремонте, сварке коротких швов и работах в труднодоступных местах. Главные условия — прокалка электродов по паспорту производителя, хранение в сухом пенале, короткая дуга и отказ от широких поперечных колебаний. Электроды подбирают не только по марке основного металла, но и по рабочей среде, температуре, требованиям к прочности и стойкости к коррозии.

Сварку под флюсом применяют для толстостенных изделий и протяженных прямолинейных швов, если технология подтверждена испытаниями. Для никеля и его сплавов подходят только флюсы, не вносящие в металл шва вредных оксидов, серы, фосфора и влаги. Обычный стальной подход здесь опасен: неподходящий флюс способен изменить химический состав наплавленного металла и ухудшить стойкость соединения.

Газовую сварку никеля используют ограниченно. Она чувствительна к составу пламени, флюсу, чистоте поверхности и квалификации сварщика. Для ответственных конструкций дуговые процессы с инертной защитой дают более предсказуемый результат, проще документируются, контролируются и аттестуются.

Подготовка кромок и сборка

Перед сваркой никеля подготовка поверхности имеет такое же значение, как выбор режима. Кромки и прилегающую зону очищают от окалины, оксидов, масла, консервационных составов, влаги, маркировки, краски и следов абразива. Для зачистки используют инструмент, который не работал по углеродистой стали. Железистые включения на поверхности никелевого сплава могут стать центрами коррозии и ухудшить внешний вид шва после эксплуатации.

Механическую зачистку выполняют щетками из латуни/бронзы, предназначенными только для никелевых и коррозионно-стойких материалов. После механической обработки поверхность обезжиривают. Сварку начинают только после полного удаления растворителя и влаги.

Сборочный зазор, притупление и угол разделки назначают так, чтобы обеспечить проплавление без перегрева. На толстых деталях часто выгоднее применить многопроходную сварку узкими валиками, чем пытаться получить большой объем наплавленного металла за один проход. При прихватках используют тот же присадочный материал, что и для основного шва, либо материал, разрешенный технологией. Дефектные прихватки удаляют полностью, потому что трещина или пора в прихватке почти всегда переходит в основной шов.

Присадочные материалы и защитная среда

Присадку выбирают по принципу совместимости с основным металлом и рабочей средой. Для технического никеля используют никелевые проволоки и электроды с раскисляющими добавками. Для никель-медных сплавов применяют присадку, сохраняющую стойкость в морской воде и слабокислых средах. Для никель-хромовых и никель-хром-молибденовых сплавов важны хром, молибден, ниобий, титан, марганец и другие элементы, которые обеспечивают стойкость к локальной коррозии и трещинообразованию. Полное совпадение химического состава шва с основным металлом не всегда является лучшим решением: иногда присадку намеренно выбирают более легированной, чтобы получить стойкий и пластичный металл шва.

Инертная защита должна закрывать сварочную ванну, горячий конец проволоки и зону кристаллизации. Подсос воздуха дает оксидные включения, поры и потемнение шва. Для тонких деталей обычно достаточно аргона, для более толстых и теплопроводных узлов применяют аргоногелиевые смеси, которые повышают тепловую мощность дуги и улучшают формирование боковых стенок. Для корня шва в трубах и аппаратах используют поддув, пока металл обратной стороны не остынет до температуры, при которой окисление уже не опасно.

Покрытые электроды и флюсы хранят в условиях, исключающих увлажнение. Если материал набрал влагу, риск пористости резко возрастает. Прокалку выполняют только по паспорту конкретного материала. Нельзя назначать температуру прокалки произвольно: перегрев покрытия меняет его газошлаковую защиту и может ухудшить сварочно-технологические свойства электрода.

Режимы сварки и тепловложение

Главный технологический принцип — стабильная короткая дуга при минимально достаточном тепловложении. Слишком холодный режим дает непровар и несплавление, слишком горячий — крупное зерно, подрезы, прожоги, горячие трещины и падение коррозионной стойкости. Поэтому диапазон тока, напряжения и скорости задают не «по опыту сварки стали», а по контрольным образцам и утвержденной WPS.

При TIG-сварке важно не касаться вольфрамовым электродом ванны и присадки. Вольфрамовые включения в никелевом шве недопустимы для ответственных изделий. Конец присадочной проволоки должен находиться в зоне защитного газа. Вывод горячей проволоки из газовой защиты приводит к окислению, а затем эти оксиды попадают в ванну.

При MIG-сварке контролируют вылет проволоки, расход газа, жесткость дуги и скорость перемещения горелки. Длинный вылет ухудшает стабильность переноса и повышает вероятность пор. Слишком высокий расход газа тоже вреден: поток становится турбулентным и подсасывает воздух. Горелку держат так, чтобы газовая защита не срывалась с ванны.

При ручной дуговой сварке валик ведут короткой дугой. Широкие колебания ограничивают, особенно на жаропрочных и никель-хром-молибденовых сплавах. Кратер обязательно заплавляют, потому что именно в кратере часто формируется усадочная трещина. Между проходами шлак и оксидную пленку удаляют полностью, включая боковые зоны у линии сплавления.

Предварительный подогрев для никеля и большинства деформируемых никелевых сплавов обычно не является способом повышения качества. Его назначают только при наличии технологической причины: удаление влаги, массивная деталь, ремонт литой заготовки, требование конструкторской документации или паспорта материала. Излишний подогрев увеличивает время пребывания металла в опасном температурном интервале и может усилить рост зерна.

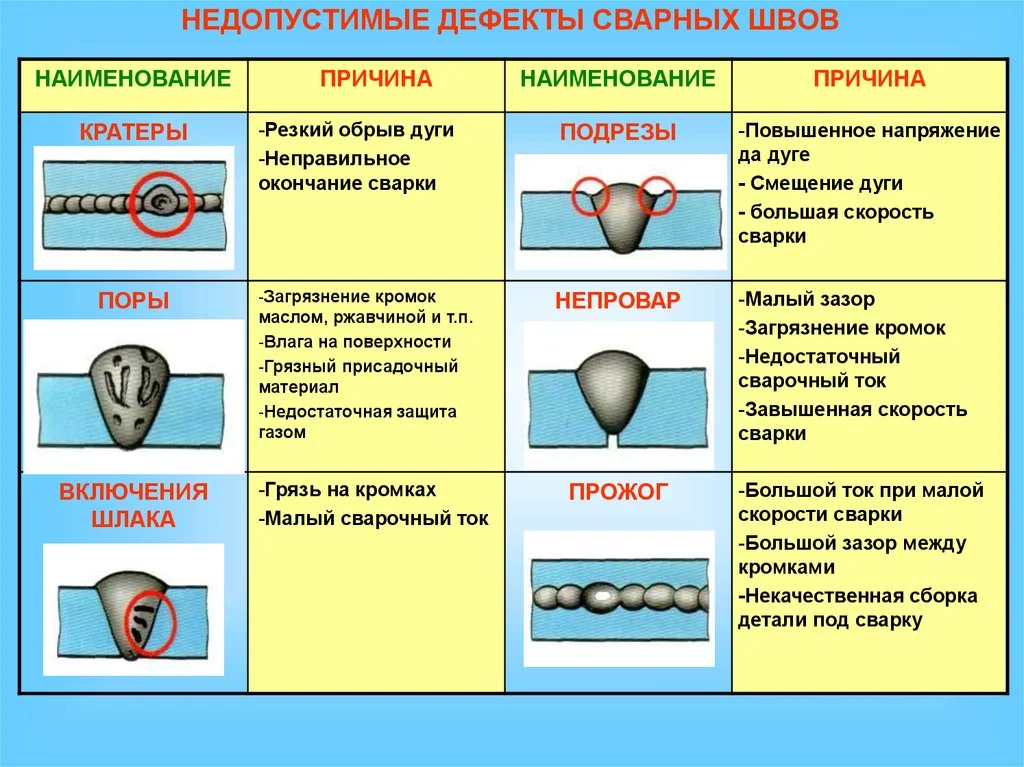

Типовые дефекты и их предупреждение

Поры появляются из-за газов, загрязнений и нестабильной защиты. На никеле этот дефект особенно характерен, потому что жидкий металл активно поглощает газы, а при кристаллизации выделяет их обратно. Профилактика проста по формулировке, но требовательна к исполнению: сухие материалы, чистые кромки, короткая дуга, исправная газовая аппаратура, защита от ветра и отсутствие влаги в зоне сварки.

Горячие трещины связаны с низкоплавкими примесями, крупным зерном, жестким закреплением деталей и неблагоприятной формой шва. Риск повышают сера, фосфор, свинец, избыток тепловложения, глубокий узкий шов с неблагоприятным отношением ширины к глубине, незаплавленный кратер и высокая жесткость сборки. Для предупреждения трещин ограничивают вредные примеси, используют подходящую присадку, уменьшают тепловложение, делают валик правильной формы и заплавляют кратер.

Несплавление и непровар возникают из-за оксидных пленок, слишком малого угла разделки, низкого тока, чрезмерной скорости или неправильного положения электрода. У никель-хромовых сплавов оксидная пленка может сохраняться даже при внешне аккуратном валике. Поэтому боковые стенки разделки должны быть чистыми, а дуга должна расплавлять именно кромку, а не только присадочный металл.

Подрезы и прожоги чаще связаны с завышенным током, неправильным углом горелки, длинной дугой и перегревом кромки. На тонком никеле проблему усиливает высокая локальная концентрация тепла. Устранение требует снижения тепловложения, точного подбора скорости и применения подкладок или импульсного режима, если они разрешены технологией.

Коррозионные дефекты не всегда видны сразу после сварки. Они проявляются в эксплуатации, если металл перегрели, загрязнили железом, не удалили окалину, применили неподходящую присадку или оставили на поверхности шлаковые и оксидные остатки. Для химического оборудования после сварки часто назначают травление, пассивацию, механическую зачистку или другие операции восстановления поверхности, но только с учетом конкретной марки сплава и рабочей среды.

Контроль качества

Минимальный контроль любого сварного соединения — визуальный и измерительный. Проверяют форму шва, плавность перехода к основному металлу, ширину, усиление, подрезы, прожоги, кратеры, поверхностные поры, трещины, смещение кромок и качество обратной стороны. Для никелевых сплавов визуальный контроль особенно информативен: цвет побежалости, окисленная обратная сторона и загрязненная поверхность часто указывают на нарушение газовой защиты или перегрев.

Капиллярный контроль применяют для выявления поверхностных трещин и пор, поскольку большинство никелевых сплавов немагнитны и магнитопорошковый метод для них непригоден. Радиографический контроль хорошо выявляет поры, шлаковые включения, непровары и объемные дефекты. Ультразвуковой контроль применяют после настройки на эталонных образцах и подтверждения чувствительности, потому что структура никелевых сплавов может осложнять расшифровку сигналов.

Механические испытания при аттестации технологии включают испытания на растяжение, изгиб, макрошлифы, а при необходимости ударную вязкость, твердость, коррозионные испытания и металлографию. Для жаропрочных сплавов дополнительно оценивают влияние сварки и термообработки на структуру. Для химического оборудования решающим может быть не только предел прочности, но и стойкость к межкристаллитной, щелевой или питтинговой коррозии.

Термообработка и послесварочная обработка

Термообработку никелевых сплавов нельзя назначать по аналогии со сталью. Технический никель и часть никель-медных сплавов обычно не требуют обязательной послесварочной термообработки, если технология обеспечивает нужную пластичность и коррозионную стойкость. Жаропрочные, дисперсионно-твердеющие и сложнолегированные сплавы требуют индивидуального режима: растворяющий отжиг, старение, стабилизацию или снятие напряжений назначают по нормативной и конструкторской документации на конкретную марку.

Механическая зачистка после сварки должна удалять оксиды, брызги, острые переходы, кратерные дефекты и загрязнения. При этом нельзя вносить железо с инструмента и перегревать поверхность шлифованием. Для аппаратов, работающих в агрессивных средах, качество поверхности после сварки влияет на срок службы не меньше, чем прочность шва.

Требования к безопасности

Сварочный аэрозоль никелевых сплавов может содержать соединения никеля, хрома, марганца, молибдена и другие вредные компоненты. Опасность повышается при сварке в замкнутых емкостях, внутри аппаратов, при недостаточной вентиляции и при удалении старых покрытий. Рабочее место оборудуют местной вытяжной вентиляцией, а при невозможности обеспечить допустимые концентрации применяют средства защиты органов дыхания. Контроль воздуха рабочей зоны выполняют по установленным нормативам.

Дополнительно учитывают электрическую безопасность, защиту глаз и кожи от излучения дуги, пожарную безопасность, обращение с баллонами и газовыми магистралями. При сварке внутри емкостей нужен наряд-допуск, наблюдающий, вентиляция, контроль атмосферы и безопасная схема подключения оборудования. Эти требования нельзя заменять опытом сварщика: никелевые сплавы часто варят в дорогостоящих и ответственных узлах, где ремонт дефекта обходится значительно дороже правильной подготовки.

Нормативная база для разработки технологии

1. Процесс сварки обозначают по ГОСТ Р ИСО 4063-2025. Для никеля и его сплавов на практике используют ручную дуговую сварку покрытым электродом, аргонодуговую сварку неплавящимся электродом, сварку плавящимся электродом в инертном газе и сварку под флюсом, если эти процессы подтверждены технологией.
2. Предварительную и рабочую технологическую инструкцию оформляют по ГОСТ Р ИСО 15609-1-2025. В ней фиксируют марку основного металла, толщину, разделку кромок, способ сварки, присадку, защитный газ, полярность, диапазон тока и напряжения, скорость, межпроходную температуру, подогрев, термообработку и методы контроля.
3. Аттестацию технологии для дуговой сварки никеля и никелевых сплавов выполняют по ГОСТ Р ИСО 15614-1-2009. Документ задает условия выполнения контрольного сварного соединения, испытания и область распространения подтвержденной технологии.
4. Сварщиков для сварки плавлением никеля и никелевых сплавов аттестуют по ГОСТ Р 54006-2010. Это важно для ручной и полуавтоматической сварки, где квалификация исполнителя напрямую влияет на стабильность дуги, форму валика и отсутствие дефектов.
5. Систему качества сварочного производства строят по серии ГОСТ ISO 3834. Для ответственных изделий выбирают уровень требований с учетом назначения конструкции, последствий отказа, группы материала, толщины, объема контроля и требований проектной документации.
6. Марки никеля, никелевых и медно-никелевых деформируемых сплавов проверяют по ГОСТ 492-2006, первичный никель — по ГОСТ 849-2018, коррозионно-стойкие, жаростойкие и жаропрочные сплавы на железоникелевой и никелевой основах — по ГОСТ 5632-2014. Эти документы нужны для правильной идентификации материала перед выбором присадки и режима сварки.
7. Защитные газы и смеси выбирают по ГОСТ Р ИСО 14175-2010, а аргон как газообразный или жидкий продукт — по ГОСТ 10157-2016. Для никеля обычно применяют инертную защиту: аргон, гелий или аргоногелиевые смеси. Активные добавки используют только тогда, когда они прямо разрешены технологией для конкретного сплава.
8. Уровни качества сварных соединений из никеля и никелевых сплавов, выполненных сваркой плавлением, назначают по ГОСТ ISO 5817-2025. Этот документ применяют для оценки наружных и внутренних несовершенств, если проектная документация не задает более жесткие требования.
9. Визуальный и измерительный контроль выполняют по ГОСТ Р ИСО 17637-2024 и ГОСТ 3242-79. Для выявления внутренних дефектов применяют радиографический контроль по ГОСТ ISO 17636-1-2017 или ГОСТ ISO 17636-2-2017. Ультразвуковой контроль допускают после подтверждения пригодности методики, так как крупнозернистые и высоколегированные никелевые сплавы могут давать высокое затухание и сложную картину отражений.
10. Требования безопасности задают ГОСТ 12.3.003-86, ГОСТ 12.1.005-88 и санитарные нормативы по вредным веществам в воздухе рабочей зоны. При сварке никелевых, никель-хромовых и никель-молибденовых сплавов обязательны местная вытяжка, контроль аэрозолей и защита органов дыхания при превышении допустимых концентраций.
